AWGQ12系列按钮开关

型号：2022622164618
询盘

AWGQ系列 Ø12mm

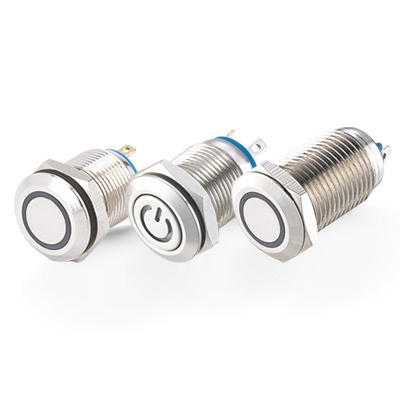

AWGQ12系列安装孔径为Φ12mm，开关为“慢动|单刀单掷”。产品拥有自复、自锁两种操作类型，同时可带环形灯。
考虑到使用场景，该系列高平按键、电源符号产品。极大满足了用户的各种需求。产品防护等级可达IP65/IK08。

技术参数：

1.开关额定值：2A/36VDC，5A/250VAC

2.电气寿命：5万次以上

3.开关组合：1NO

4.工作环境温度：-25℃~+55℃（无冰冻）

5.操作压力：约3.5N

6.操作行程：约2.5mm

7.防护等级：IP65，IK08
8.尾部配置：接线插片（2.8X0.5mm）

图例	型号	说明	尺寸

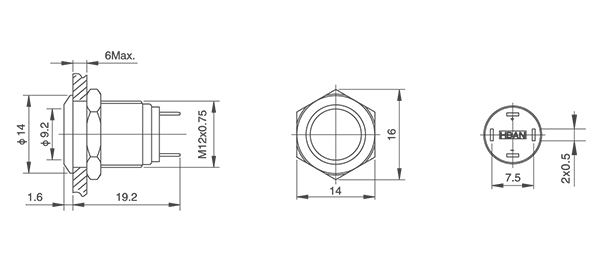

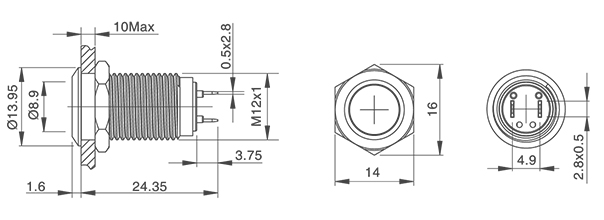

	AWGQ12F-10/J/◎	安装孔尺寸：Ø12mm 头部形状：平圆形开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式接线类型：接线插片外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08

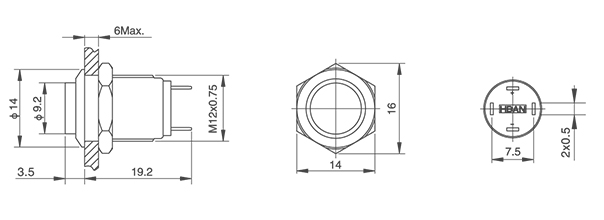

	AWGQ12H-10/J/	安装孔尺寸：Ø12mm 头部形状：高平圆形开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式/自锁式接线类型：接线插片外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08

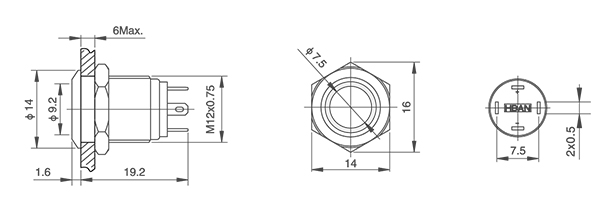

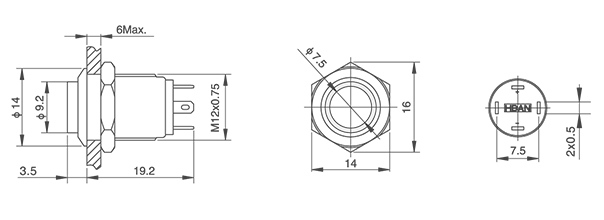

	AWGQ12F-10E/J/	安装孔尺寸：Ø12mm 头部形状：平圆形环形带灯开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12H-10E/J/	安装孔尺寸：Ø12mm 头部形状：高平圆形环形带灯开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08

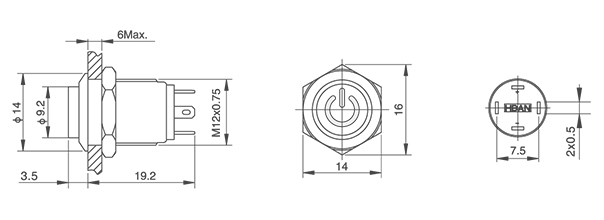

	AWGQ12H-10DT/J/◎△/▲	安装孔尺寸：Ø12mm 头部形状：高平圆形带灯电源符号开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08

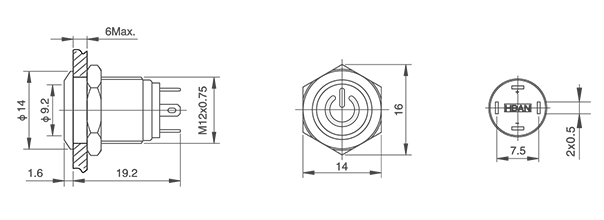

	AWGQ12F-10DT/J/◎△/▲	安装孔尺寸：Ø12mm 头部形状：平圆形带灯电源符号开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自复式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12F-10Z/J/◎	安装孔尺寸：Ø12mm 头部形状：平圆形开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自锁式接线类型：接线插片外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12H-10Z/J/◎	安装孔尺寸：Ø12mm 头部形状：高平圆形开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自锁式接线类型：接线插片外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12F-10DTZ/J/◎△/▲	安装孔尺寸：Ø12mm 头部形状：平圆形带电源符号开关额定值：2A/36VDC, 5A/250VAC 开关组合：1NO 操作类型：自锁式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12F-10EZ/J/◎△/▲	安装孔尺寸：Ø12mm 头部形状：平圆形环形带灯开关额定值：2A/250VAC 开关组合：1NO 操作类型：自复式/自锁式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
	AWGQ12H-10EZ/J/◎△/▲	安装孔尺寸：Ø12mm 头部形状：高平圆形环形带灯开关额定值：2A/250VAC 开关组合：1NO 操作类型：自复式/自锁式接线类型：接线插片灯珠颜色：红/绿/黄/橙/蓝/白外壳材料：黄铜镀镍/不锈钢防护等级：IP65, IK08
